JS-QJ系列

专用桥架按照强弱电分离的原则布置，以不同的颜色表示桥架类别。
每层桥架线槽顶部加保护盖板。
桥架主体采用冷轧钢板，表面静电喷塑。桥架的宽度尺寸为300～500mm（宽），高度为100/200mm，厚≥1.5mm。材料桥架下线弯头、转弯弯头均采用阻燃工程塑料制作，防火等级达到V0级，最小转弯半径≥30mm。桥架与桥架间设置电气联通跨接线。

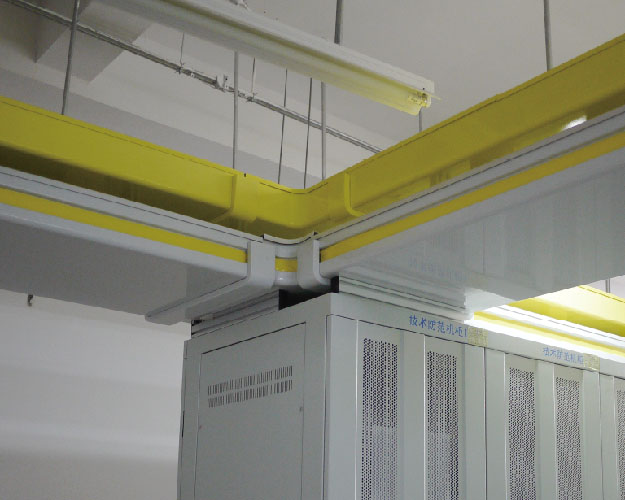

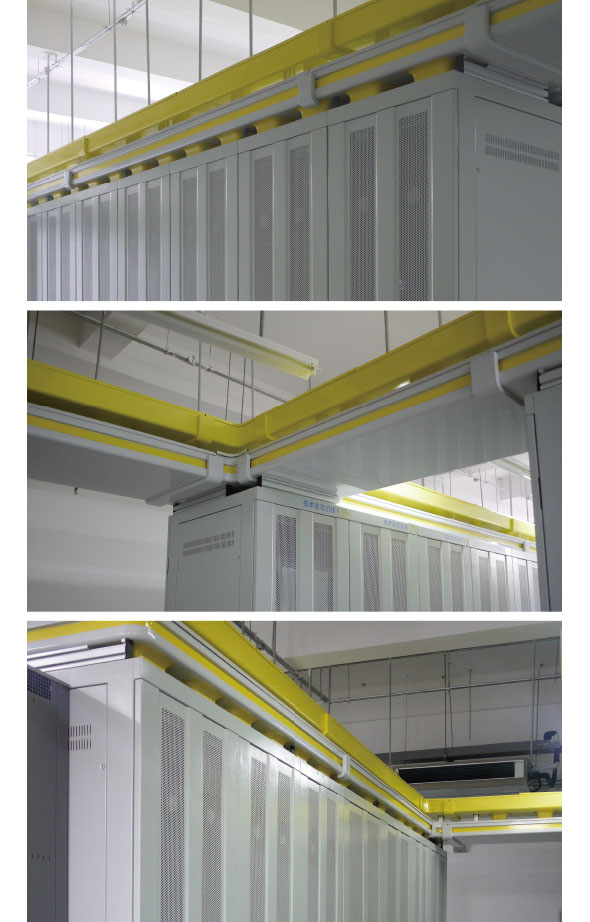

底层桥架在机柜上的安装，采用双横梁方式。在每排机柜的顶部，需要安装桥架的位置，架设2根基础横梁，固定在机柜顶部，以分散桥架及桥架内线缆的重量。横梁上每间隔距离1.2m内，安装横档，用以固定专用桥架。横梁及横档采用冷轧钢板材料，厚≥2.0mm。
专用桥架的支撑架均采用T型结构方式，以便于桥架安装及线缆的敷设、维护。T型支撑架直接固定在底层桥架的横梁横档上，机柜与机房墙壁间的T型支撑架，采用顶部悬挂的方式安装。支撑架采用冷轧钢板材料，材料厚度≥2.0mm。
